联系我们产品型号：HY-PTSB-ZDJ
产品简介

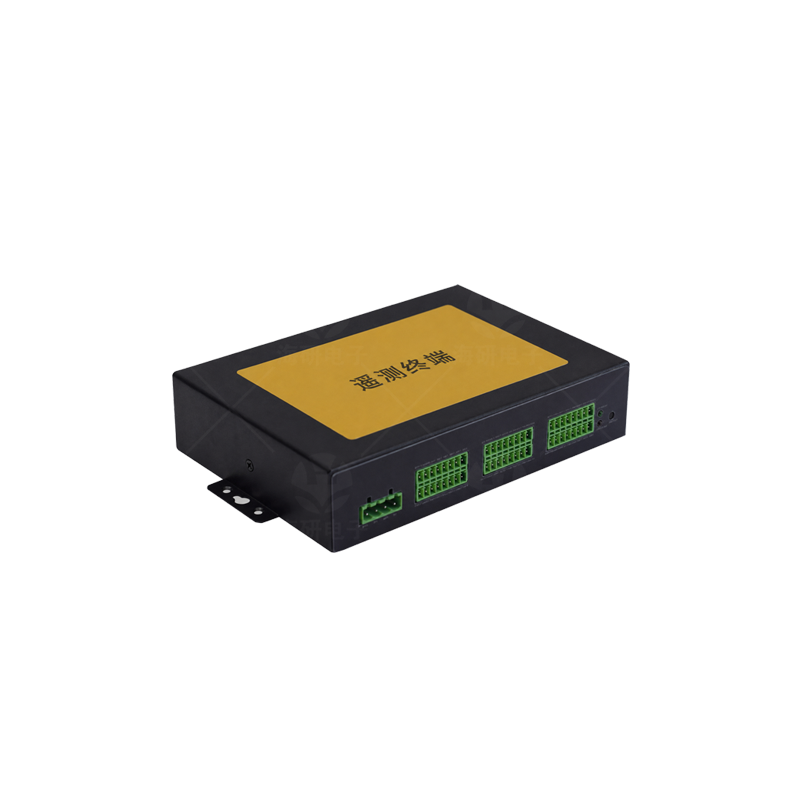

HY-PTSB-ZDJ智能遥测终端机是一款面向水利信息化与远程监测场景的综合数据采集传输设备，集数据采集、存储、无线传输、显示、控制及报警等功能于一体。设备融合蜂窝网络、NB-IoT、LoRa 等通信方式，可满足现场监测数据远距离回传及短距离无线组网需求。
产品采用工业级 32 位通信处理器和工业级无线模块，并提供 RS232、RS485、SDI、有线网口、雨量计接口、模拟量输入、开关量输入、继电器及开关量输出等多种接口，可灵活接入雨量、水位、水质及其他监测传感器和执行设备。
适用于水文、水资源、水环境、山洪灾害、水库安全、大坝安全等水利信息化场景，可作为远程自动监测站和测控系统的现场核心采集与通信终端。
功能特点
① 多制式通信
支持蜂窝网络、NB-IoT、LoRa，并支持北斗传输，适应不同现场通信条件。
② 接口丰富
提供 RS232、RS485、SDI、RJ45、USB、模拟量、开关量、继电器及雨量计接口。
③ 远程运维
支持远程查询当前及历史数据，并支持远程升级与参数配置。
④ 智能加报
支持定时采集、定时上报及预警触发加报，满足事件快速响应需求。
⑤ 本地存储
支持现场数据存储、本地历史数据导出及人工置数。
⑥ 低功耗设计
具备待机、休眠等低功耗工作模式，适合太阳能和蓄电池供电场景。
⑦ 图像联动
支持定时抓拍及平台远程抓拍，可扩展图像监测应用。
⑧ 可靠防护
工业级处理器与无线模块，接口具备 ESD、电源反接及过流/过压保护设计。
技术参数
硬件与存储
项目 | 技术指标 |
CPU | 工业级 32 位通信处理器 |
FLASH | 2 MB |
SRAM | 512 KB |
数据存储 | Flash 16 MB |
通信与定位
项目 | 技术指标 |
蜂窝网络 | 支持 FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE；可选单模、多模或全网通讯 |
蜂窝发射功率 | <24 dBm |
蜂窝接收灵敏度 | <-109 dBm |
NB-IoT | B5 850 MHz / B8 900 MHz / B20 800 MHz；理论带宽 100 bps～100 Kbps；发射功率 23±1 dBm；接收灵敏度 <-129 dBm |
LoRa | 410～441 MHz，1000 kHz 步进，建议 433±5 MHz，出厂默认 433.0 MHz |
LoRa 通信距离 | 室内/市区 1 km；户外/视距 3.5 km |
LoRa 发射功率 / 灵敏度 | 100 mW / <-140 dBm |
定位模块 | 工业级 GPS 模块，支持 GPS、北斗；50 通道；兼容 GALILEO |
最大更新速率 | 4 Hz |
定位精度 | GPS：2.5 m CPE；SBAS：2.0 m CPE |
接口配置
项目 | 技术指标 |
串口 | 2 个 RS232、3 个 RS485；内置 15 kV ESD 保护；串口速率 110～230400 bps |
雨量计接口 | 2 个翻斗式雨量计接口 |
网络接口 | 1 路 RJ45 网口 |
USB | 1 路，用于参数配置及固件升级 |
太阳能接口 | 1 路太阳能充电管理接口，支持 12 V 蓄电池及最大 100 W 太阳能板 |
SDI | 1 个 SDI 接口；波特率 1200 bps |
模拟量输入 | 8 路；默认 5 路 4～20 mA 电流输入、3 路 0～5 V 电压输入 |
开关量输入 | 4 路，光隔离 |
开关量输出 | 3 路，光隔离，OC 门输出；额定驱动电流 50 mA，额定驱动电压 35 V |
继电器输出 | 2 路；最大切换电压 30 V，最大切换电流 4 A，最大切换功率 120 W |
受控输出电源 | 3 路；输出电压与设备供电相同，默认 12 V；单路额定输出电流 1 A，内置过流保护 |
电源与环境
项目 | 技术指标 |
标准电源 | DC 12 V |
供电范围 | DC 5～30 V |
工作电流 | <100 mA @ 12 VDC |
待机工作电流 | <10 mA @ 12 VDC |
休眠工作电流 | <2 mA @ 12 VDC |
工作温度 | -30～+70 ℃ |
储存温度 | -40～+85 ℃ |
相对湿度 | 95%（无凝结） |
外壳 | 金属外壳，保护等级 IP30；外壳与系统安全隔离 |
外形尺寸 | 175 × 125 × 40 mm（长 × 宽 × 高，不包括天线和安装件） |
重量 | 1.20 kg |
典型应用
水文自动测报、水资源监测、水环境监测、山洪灾害监测、水库安全监测、大坝安全监测及其他水利远程自动测控场景。
