产品简介

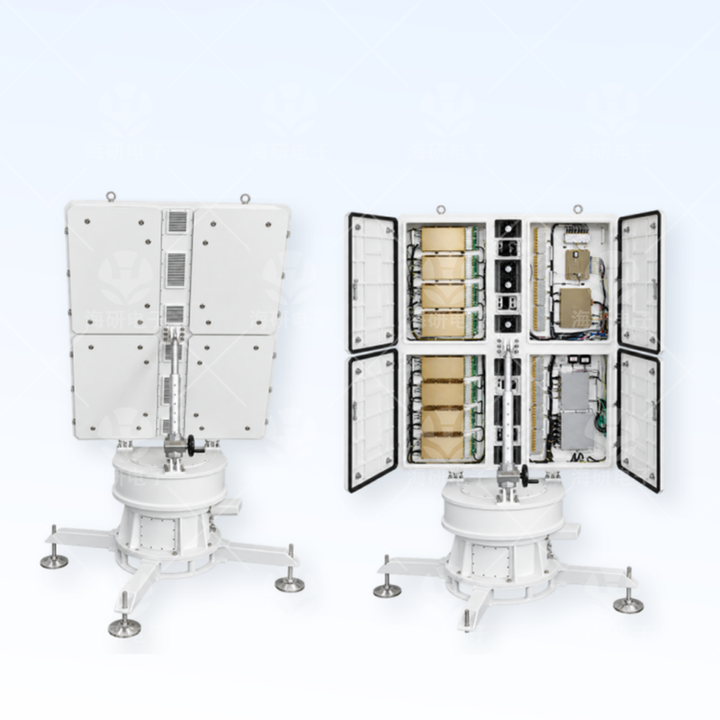

X波段相控阵测雨雷达站是一套以X波段相控阵测雨雷达为核心，集区域降雨探测、数据处理、雨情产品生成、智能展示、远程监控及预警支撑于一体的精细化雨情监测系统。

系统主要由X波段相控阵测雨雷达、智能交互展示软件等组成，并可根据项目需求配置计算、通信、存储等分系统，实现区域雨情探测、处理、展示与业务化运行。

系统采用双极化全固态全相参体制和微带阵列天线，通过电子相控扫描实现降水目标快速探测，可同步获取反射率Z、径向速度V、谱宽W、差分反射率ZDR、差分传播相位ΦDP、差分相移率KDP及相关系数CC等多维探测变量，体扫时间≤1min，探测距离≥45km@35dBZ。

系统可生成三维风场、混合反射率、垂直累积液态水含量、粒子相态分类和降水累计等产品，为流域暴雨监测、中小河流洪水预报、山洪灾害防治、城市内涝及水库防洪调度提供高时空分辨率降雨监测数据、趋势研判及短临预警支撑。

功能特点

① 双线偏振高精度探测

采用共孔径双极化收发设计，可同步输出Z、V、W、ZDR、ΦDP、KDP、CC等多维探测变量，提升降水粒子相态识别与定量估测能力。

② 快速体扫与精细分辨

体扫时间≤1min，扫描层数丰富、扫描步长精细，可实现降水系统高时空分辨率立体扫描，及时捕捉中小尺度降水系统快速演变过程。

③ 近地面精细覆盖

地面以上2km垂直高度采用无覆盖盲区的连续仰角步进扫描模式，提升近地面强降雨监测能力，为山洪、城市内涝等致灾性强降水监测提供数据支撑。

④ 定量降水估测与产品输出

支持降水累计及相关物理量产品，可形成三维风场、混合反射率、垂直累积液态水含量、粒子相态分类和降水累计等产品，为雨情趋势研判和短临预警提供数据支撑。

⑤ 远程无人值守运行

系统具备全状态自动监控、故障报警和自动校准功能，支持远程运控及无人值守运行；断电、断网恢复后，可自动恢复正常运行。

技术参数

X波段相控阵测雨雷达

应用领域

流域暴雨监测预警：快速监测强降雨范围、强度及演变过程，为流域防汛预警提供支撑。

中小河流洪水预报：提供高时空分辨率降雨探测数据，为中小河流洪水预报提供降雨输入。

山洪灾害防治：增强山区近地面降雨探测能力，为山洪灾害监测预警提供数据支撑。

城市内涝监测：精细识别局地强降雨过程，为城市内涝风险研判提供雨情依据。

水库防洪调度：掌握库区及上游降雨分布和演变，为水库防洪调度提供实时数据。
