【 PLS 浅地层剖面系统】浅地层剖面仪 参量阵
参量阵 浅地层剖面仪

HY-PMXT-PLS参量阵浅地层剖面系统是一款小型的便携式参量阵浅地层剖面系统,采用了单波束参量阵技术进行浅地层剖面勘探和精确水深测量。

联系我们
技术参数

产品简介

HY-PMXT-PLS参量阵浅地层剖面系统是一款小型的便携式参量阵浅地层剖面系统,采用了单波束参量阵技术进行浅地层剖面勘探和精确水深测量。

HY-PMXT-PLS参量阵浅地层剖面系统可提供丰富的频率选择。原频频率100/200/300KHz可选,差频覆盖宽,同时提供测深结果和穿透数据。HY-PMXT-PLS参量阵浅地层剖面系统为中国首款走向商业应用的非线性声呐设备。

换能器耐压外壳可定制化,标准产品拥有2000m和6000m耐压两个版本,结构小巧紧凑,非常适合ROV、AUV等浅器平台栠成使用。


产品应用

地质及地球物理调查

疏浚项目沉积物调查分析

管线路由调查及海缆铺设项目

矿产资源搜索

超浅水、港口、水库及岸基区域水深测绘及淤泥分 析

沉船、管线、海缆、水下障碍物、巨石等搜寻工作

沉船、遗迹、地质沉降等考古作业

水体及气苗等监测成像


产品特点

小巧便携

成熟的参呈阵技术

多频定制化选择

安装配詈简便

多种材质外壳可选, 满足全场景应用

精准测深及高分辨率剖面探测


技术参数

HY-PMXT-PLS技术指标

原频频率

180 - 220 kHz

差频频率

10 -35 kHz

脉冲长度

0.05-1ms

输出功率

>3kW

原频张角

- 3.8 deg

差频张角

4-5 deg

原频声涸级(200kHz)

>237 dB/uPa@ 1 m

差频声源级(20 kHz)

>193 dB/uPa @ 1 m

动态范压

>110 dB

距离分辨率

<0.04 m

穿透能力

<20m(取决于底质类型与噪声情况)

作用距离

<100 m

HY-PMXT-PLS物理指标

电源供电

24VDC (220V AC转24V DC随设备—起提供)

功耗

小于35W

通讯

R5485转USB通讯

重量

钦合金版本空气中霍呈8kg, 水中工呈4kg

外壳材质

不锈钢/钦合金可选

工作温度

0°C ~40°C

数据采栠软件

系统标配PLS-2016声呐数据采栠软件 , 可定制化导出数据格式给第三方后处理 软件 , 如SonarW1z等

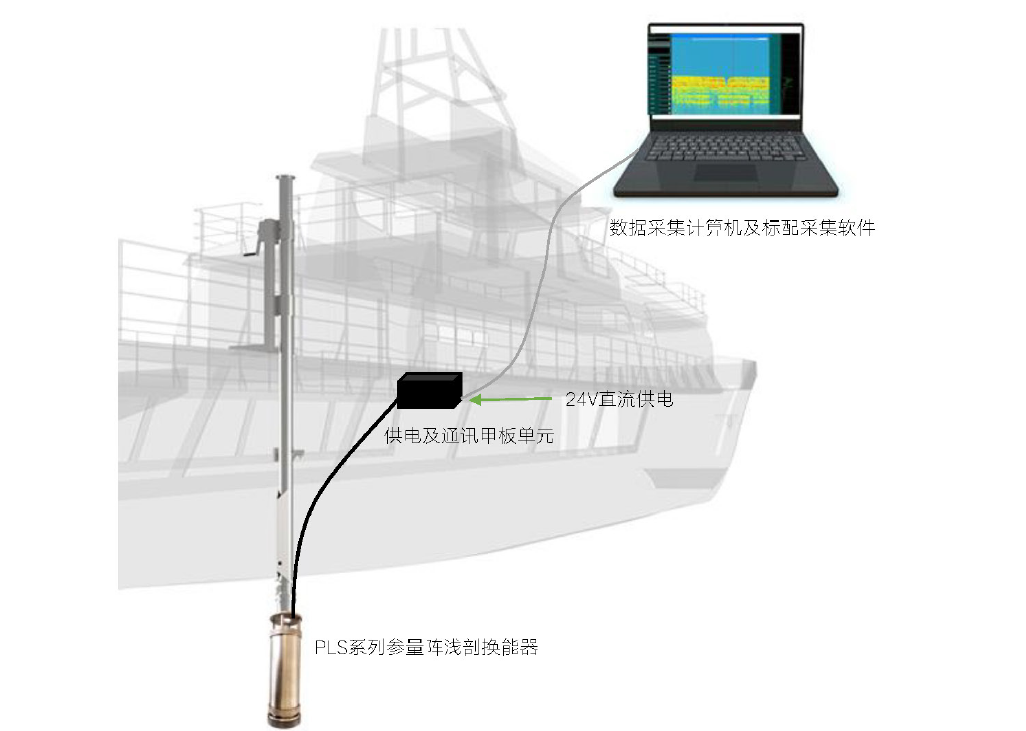

HY-PMXT-PLS参量阵浅地层剖面系统连接示意图

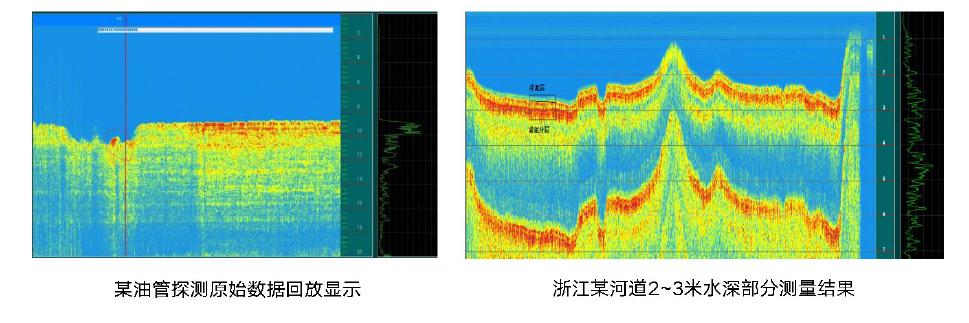

HY-PMXT-PLS参量阵浅地层剖面系统实测成图
