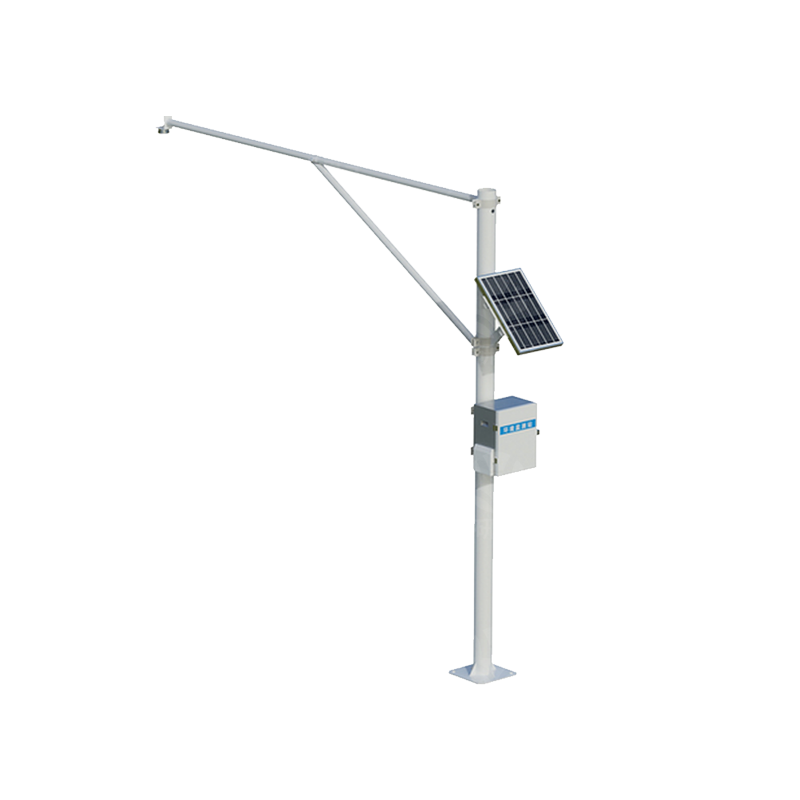

自动水位监测站是一套集水位感知、数据采集、无线传输、远程监控、数据分析及预警管理于一体的自动化水情监测设备。
系统水位感知单元支持雷达式、浮子式和压力式三种测量原理，可根据现场安装条件、量程、维护方式及监测对象灵活选配，实现水位数据的连续自动采集、存储和远程传输，满足全天候、无人值守运行需求。
监测数据可通过4G/5G等通信方式上传至水文监测平台或用户业务系统，适用于河道、水库、湖泊、灌区渠道、地下水及城市排水等场景，为防汛调度、水资源管理和水文监测提供及时、可靠的水位数据支撑。
功能特点
① 多原理水位感知
雷达式、浮子式、压力式三种水位计可选，可根据不同现场条件灵活配置。自动连续监测支持水位数据连续采集，满足长期无人值守运行需求。
② 实时数据传输
水位数据通过4G/5G等方式上传，可选NB-IoT、LoRa及北斗卫星通信。太阳能独立供电太阳能板+锂电池+充放电控制器，适合野外无市电场景长期部署。
③ 远程监测预警
平台支持实时水位、历史曲线、报表、报警及权限管理。多场景适配可用于河道、水库、灌区、地下水和城市水务等水位在线监测。
技术参数
雷达水位计（选配一）
项目 | 技术指标 |
测量原理 | 77 GHz FMCW 雷达测距 |
发射频率 | 77～81 GHz，带宽4 GHz |
输出功率（EIRP） | 13 dBm（典型）/ 20 dBm（最大） |
测距范围 | 0.15～40 m（最大测距随目标RCS变化） |
测量精度 | ±5 mm |
分辨率 | 1 mm |
天线波束宽度 | 水平14° / 垂直10°（-3 dB） |
最快启动时间 | 40 ms |
工作电压 | 9～24 VDC（典型12 V） |
典型工作电流 | 20 mA @12 V |
通信接口 | RS485（默认） |
工作温度 | -45～+85℃ |
浮子式水位计（选配二）
项目 | 技术指标 |
测量范围 | 0～80 m |
水位变率 | <100 cm/min |
分辨力 | 1 cm |
水位轮启动力矩 | <100克·厘米（0.0098 N·m） |
测量准确度 | ≤±2 cm 或 0.2%F·S |
显示器 | 十进制机械计数器 |
水位轮工作周长 | 32 cm |
测量缆 | Φ0.8 mm 包塑不锈钢缆 |
浮子直径 | 10～15 cm 可选 |
输出形式 | 接点通断输出 |
通信接口（选装） | RS485（MODBUS-RTU）/ 格雷码 / 4～20 mA |
环境温度 | -40～85℃ |
相对湿度 | ≤95%（40℃） |
压力式水位计（选配三）
项目 | 技术指标 |
产品类型 | 压力式水位计（投入式） |
水位量程 | 20 / 35 / 70 / 100 / 200 / 350 m 可选 |
压力精度 | ±0.1%FS |
压力分辨率 | 0.01%FS |
温度量程 | -5～+35℃ |
温度精度 | ±0.005℃ |
温度分辨率 | 0.001℃ |
采样模式 | 问询模式 |
采样周期 | 1 s～24 h |
通信接口 | RS485 Modbus |
串口参数 | 115200，8，N，1 |
供电方式 | 内部电池供电 / 线缆直接供电 |
外部工作电压 | 12～24 V DC |
内部电池 | 3.6 V 锂亚电池 |
工作温度 | -5～+35℃ |
存储温度 | -25～+70℃ |
线缆 | 选配，可定制 |
监测站配置
数据采集 | 智能遥测终端（RTU） |
通信方式 | 4G/5G，可选NB-IoT、LoRa、北斗卫星通信 |
供电方式 | 太阳能板 + 锂电池 + 充放电控制器；支持市电互补 |
平台功能 | 数据大屏、曲线、报表、报警、权限管理 |
结构安装 | 立杆、防护机箱、防雷模块及固定配件 |
应用领域
河道与水库水位监测：实时掌握河道、库区水位及变化过程，为防汛调度和水情研判提供数据。
水文自动监测站：作为水位前端感知单元接入RTU及水文监测平台，实现水位自动采集与上报。
灌区及渠道监测：用于灌区渠道、取水口及输水工程水位监测，为水量调度提供基础数据。
地下水监测：压力式水位计可布设于地下水观测井，长期记录地下水位变化。
城市水务与防汛监测: 用于城市河道、排水管网及易涝区域水位监测，为防汛预警提供支撑。
