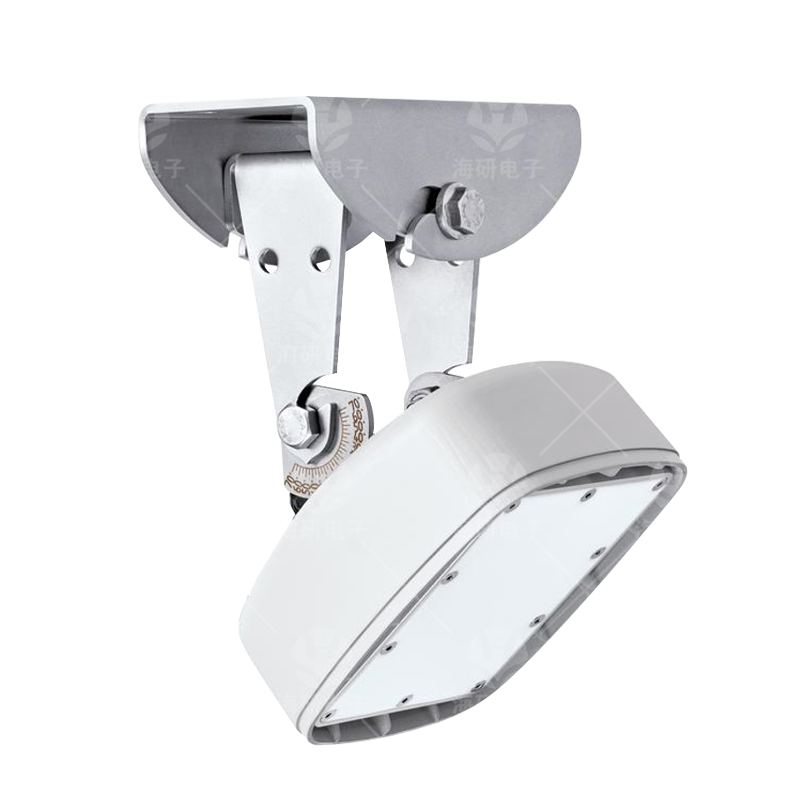

产品型号：HY-SWJC-SWJ
产品简介
雷达水位计采用 77～81 GHz FMCW 调频连续波雷达测距技术，通过测量雷达波从传感器到水面的往返时间及频率变化，实时获取水面距离并换算水位。整个测量过程无需与水体直接接触，适合长期户外水位监测。
产品具有测距范围宽、毫米级分辨率、响应速度快等特点，可用于河道、明渠、排水管网和灌溉系统等场景，为水位变化监测、预警及水文数据采集提供基础数据。
功能特点
① 77GHz FMCW雷达
采用 77～81 GHz 调频连续波雷达进行非接触式水位测量。
② 测距范围宽
测距范围 0.15～40 m，可覆盖多种安装高度。
③ 高精度测量
水位测量精度 ±5 mm，分辨率 1 mm。
④ 波束集中
天线波束宽度水平 14°、垂直 10°，有利于目标聚焦。
⑤ 启动速度快
最快启动时间 40 ms，适合连续在线采集。
⑥ 低功耗
水位通道典型工作电流 20 mA @12 V。
⑦ 标准通信
默认 RS485 接口，便于系统集成。
⑧ 宽温工作
工作温度 -45～+85℃，满足户外应用。
技术参数
项目 | 技术指标 |
测量原理 | 77 GHz FMCW 雷达测距 |
发射频率 | 77～81 GHz，带宽 4 GHz |
输出功率（EIRP） | 13 dBm（典型）/ 20 dBm（最大） |
测距范围 | 0.15～40 m（最大测距随目标 RCS 变化） |
测量精度 | ±5 mm |
分辨率 | 1 mm |
天线波束宽度 | 水平 14° / 垂直 10°（-3 dB） |
最快启动时间 | 40 ms |
工作电压 | 9～24 VDC（典型 12 V） |
典型工作电流 | 20 mA @12 V |
通信接口 | RS485（默认） |
工作温度 | -45～+85℃ |
存储温度 | 最高 125℃ |
雷达模块尺寸 | 45.2 × 45.2 × 5 mm（源文件为模块尺寸） |
雷达模块重量 | 7 g（源文件为模块重量） |
典型应用
明渠、河道、排水管网、灌溉系统等场景的非接触式水位在线监测。
