产品简介

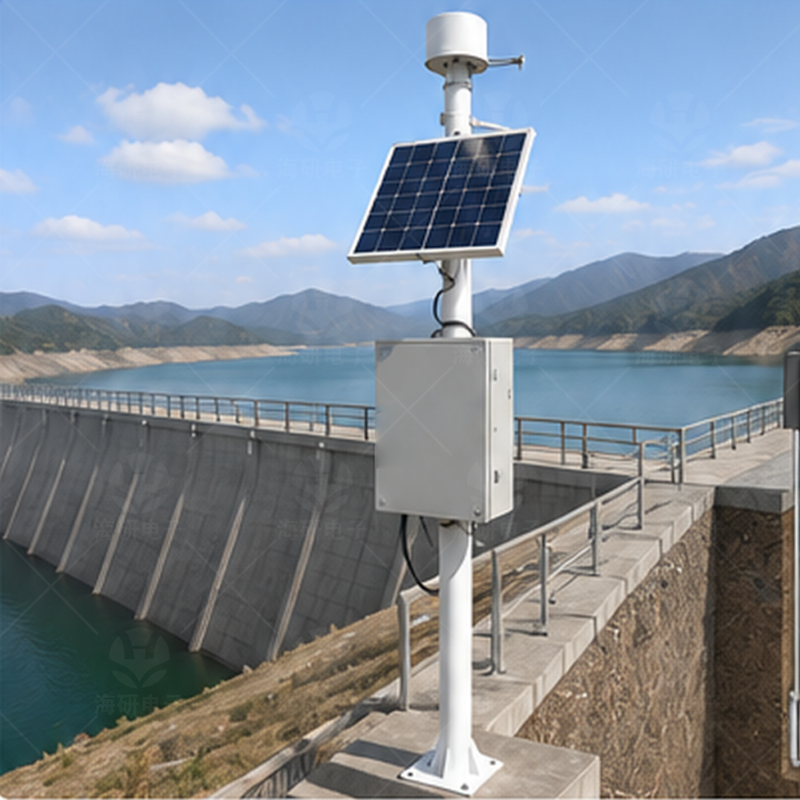

渗压监测站是一套面向水库大坝、土石坝、混凝土坝、堤防及其他水工建筑物的自动化安全监测设备，主要用于连续监测坝体、坝基、坝肩及土体内部的渗透压力（孔隙水压力）变化，为工程安全运行、渗流分析和异常预警提供数据支撑。

系统以振弦式渗压计作为核心感知单元。渗压计通常长期埋设于坝体、坝基、土体、地基钻孔或测压管等监测位置，可连续测量孔隙水压力，并同步获取埋设点温度。传感器采用全不锈钢结构，体积紧凑，提供多种量程，可根据不同工程工况进行选型。

渗压数据通过电缆传输至振弦采集模块（或具有振弦采集功能的RTU），由采集模块完成振弦频率/温度读取及参数换算，再由智能遥测终端完成数据存储和远程上传。系统可结合4G/5G、NB-IoT、LoRa或北斗卫星通信、太阳能供电及监测平台，实现长期、连续、无人值守的渗压监测与预警管理。

功能特点

① 长期埋设监测

适用于坝体、坝基、土体、钻孔及测压管等位置长期埋设监测。

② 渗压温度同步测量

同步测量孔隙水压力与埋设点温度，便于渗压变化分析与温度修正。

③ 多量程高分辨率

量程0～350 kPa至0～3000 kPa可选，分辨率≤0.025%F.S。

④ 自动采集远程传输

振弦采集模块（或带振弦采集功能的RTU）完成渗压计频率、温度等数据读取与换算，并实现自动存储和远程上传。

⑤ 耐压稳定可靠

全不锈钢结构，耐水压达测量范围1.2倍，绝缘电阻≥50 MΩ。

⑥ 远程监测与预警

平台支持实时数据、历史曲线、报表及超限报警管理。

技术参数

振弦式渗压计

监测站配置

注：振弦式渗压计不能直接按普通模拟量或RS485传感器接入；若RTU不具备振弦采集通道，应配置独立振弦采集模块/数据采集仪。

应用领域

水库大坝渗压监测 ：适用于大中小型水库大坝，监测坝体、坝基及坝肩孔隙水压力变化，掌握渗流状态。

土石坝与混凝土坝监测：用于土坝、堆石坝、重力坝、拱坝等结构内部及坝基接触面的渗压分布监测。

堤防及挡水建筑物监测：适用于江河堤防、挡水闸、围堰等工程，监测渗压变化并辅助发现渗漏隐患。

地基、基坑与边坡监测 ：可用于地基、基坑及边坡土体孔隙水压力监测，为稳定性分析提供数据。

水利枢纽及尾矿库监测：适用于水利枢纽建筑物及尾矿库坝体、坝基等位置的长期渗压安全监测。
