产品简介

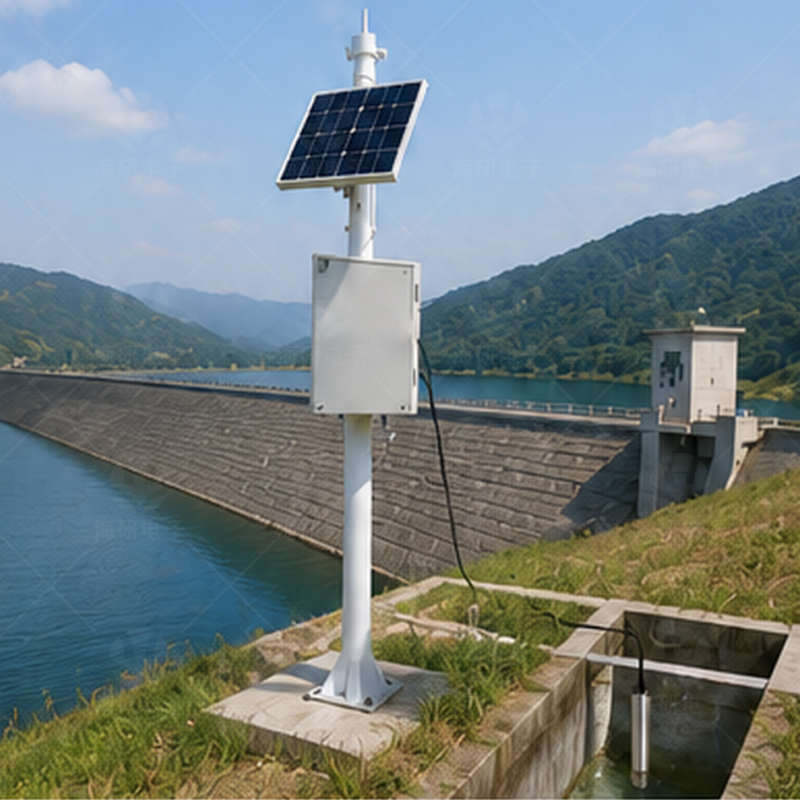

渗流监测站是一套面向水库大坝、土石坝、混凝土坝、堤防及其他挡水建筑物的自动化安全监测设备，主要用于量水堰槽等渗流出口位置的连续监测，为掌握坝体及坝基渗流变化、开展安全分析与异常预警提供数据支撑。

系统以磁致式量水堰计作为核心感知单元。量水堰计采用磁致伸缩式测量原理，通过对液位绝对位置进行连续检测，长期获取量水堰槽堰上水头变化。系统结合三角堰、矩形堰等具体堰型的水位-流量关系或现场率定曲线，将堰上水头换算为渗流量，用于分析坝体及坝基渗流变化。设备支持0～300 mm、0～500 mm两种量程选配，灵敏度≤0.01 mm，测量精度≤0.1%F.S。

监测数据通过RS485接口接入智能遥测终端（RTU），由终端完成数据采集、存储和远程上传，并可结合4G/5G、NB-IoT、LoRa或北斗卫星通信、太阳能供电及监测平台，实现长期、连续、无人值守的渗流监测与预警管理。

功能特点

① 磁致伸缩连续测量

采用磁致伸缩式测量原理，对量水堰槽液位绝对位置进行连续检测，可长期实时反映堰槽水位变化。

② 高分辨率高精度

灵敏度≤0.01 mm，测量精度≤0.1%F.S，适合精细化渗流及流量变化监测。

③ 多量程可选

测量范围提供0～300 mm、0～500 mm两种规格，可根据量水堰槽及工程监测需求进行选配。

④ 稳定耐用免维护

测量机构无机械磨损，传感器无需频繁标定及定期维护，适合水利工程长期连续运行。

⑤ 标准接口便于集成

标准配置RS485输出，供电范围DC 12～24 V，便于接入智能遥测终端及自动化监测系统。

⑥ 耐腐蚀高防护

采用304不锈钢外壳，防护等级IP68，适合堰槽、水库及坝体等长期水利工程现场使用。

技术参数

磁致式量水堰计

监测站配置

典型应用

水库大坝渗流监测：适用于大中小型水库大坝的量水堰槽及渗流出口监测，连续掌握渗流变化情况。

土石坝渗流监测：适用于土坝、堆石坝等工程的量水堰槽水位及渗流变化监测。

混凝土坝渗流监测：用于重力坝、拱坝等工程渗流出口及量水堰槽的长期连续监测。

水利枢纽工程监测：可用于大坝、溢洪道、泄水闸等水利工程相关渗流出口的监测。

尾矿库及堤防监测：适用于尾矿库坝体、江河堤防、挡水闸及围堰等工程的渗流变化监测。
