产品简介

GNSS 位移监测站是一套面向水库大坝、边坡、矿山、地质灾害隐患点及工程结构等场景的自动化变形监测设备，以高精度 GNSS 接收机为核心，可连续监测目标三维位移变化，并为工程安全评估、隐患排查及预警处置提供数据支撑。

核心 GNSS 接收机将高精度位移监测与倾角、加速度采集集成于一体，可同步获取地表位移、倾角和加速度观测值。设备支持多卫星系统频点追踪、单北斗模式、本机前端解算、服务器后台解算及 RTK 实时解算，并可根据变形体发育情况进行变频监测。工程应用时，应接入自建GNSS基准站或CORS差分服务，并利用RTCM 3.2等差分数据开展相对定位/差分解算，以获得稳定的三维位移结果。

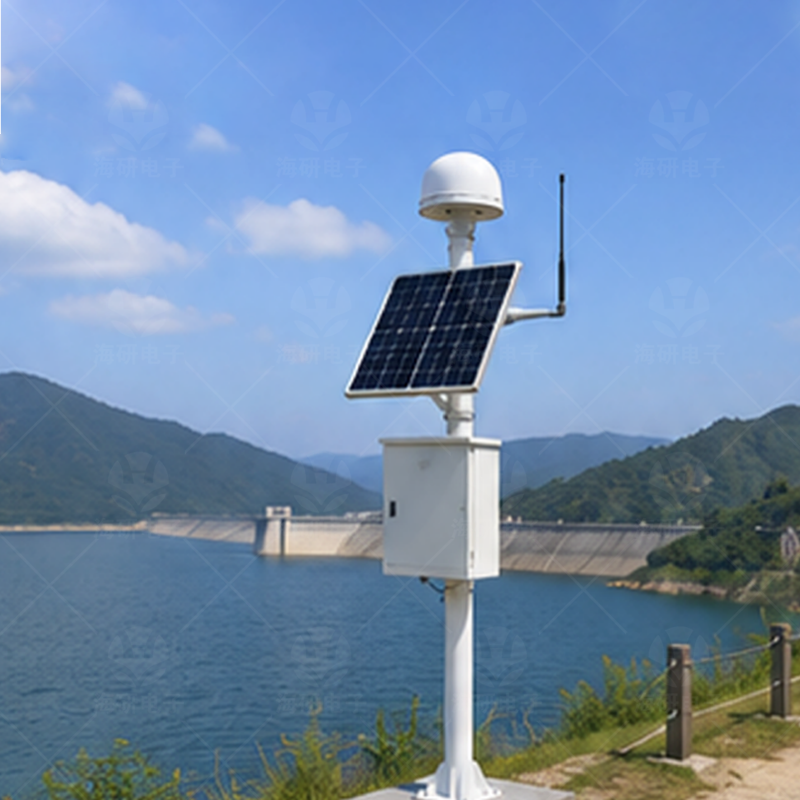

监测站可结合太阳能供电、立杆/支架及监测平台长期布设。接收机支持 4G、WIFI、蓝牙、LoRa/NB-IOT 等无线通信，并支持 RS485、RJ45 有线通信，可实现数据存储、远程配置、诊断和定位跟踪，满足全天候无人值守的连续监测需求。

功能特点

① 高精度多测项监测

静态监测精度平面可达 ±(2.5 mm + 0.5×10⁻⁶D) RMS，高程可达 ±(5 mm + 0.5×10⁻⁶D) RMS；同时集成倾角与加速度采集，实现三维位移及多测项同步监测。

② 多系统多频点监测

支持 GPS、BDS、GLONASS、Galileo、QZSS 多系统频点追踪，并支持单北斗模式，可适配不同工程和项目需求。

③ 自适应监测与边缘解算

支持变频监测，可根据变形体发育情况自动调整监测频率；支持本机前端解算、服务器后台解算及 RTK 实时解算。

④ 低功耗长存储

整机正常不间断运行平均功耗≤1.5 W，休眠模式可达微瓦级；内置存储可保存超过2年的15秒采样原始数据。

⑤ 远程管理与数据连续

支持远程配置、诊断、定位跟踪及云端设备监控；网络恢复后可对断线期间数据恢复解算，并自动续传至数据中心。

⑥ 高可靠防护

防水等级 IP68，平均无故障时间超过50000小时，适合水库大坝、边坡、矿山及地质灾害隐患点等野外长期连续部署。

技术参数

GNSS接收机

注：毫米级位移监测精度需在监测点安装稳定、卫星观测条件良好并具备可靠差分基准数据的条件下实现。

监测站配置

应用领域

水库大坝位移监测:用于大坝、坝顶、坝肩等重点部位的水平位移、垂直沉降及变形趋势连续监测。

边坡与矿山变形监测:  适用于公路边坡、铁路边坡、矿山边坡、高边坡等区域的长期位移及变形监测。

地质灾害监测: 适用于滑坡、崩塌等地质灾害隐患点，连续获取位移、倾角和加速度变化信息。

桥梁及工程结构监测 : 可用于桥梁、基坑及其他工程结构的沉降、偏移和变形趋势监测。

危楼及建筑变形监测:  适用于危楼、高层建筑等结构的长期变形监测和安全预警。
