产品简介

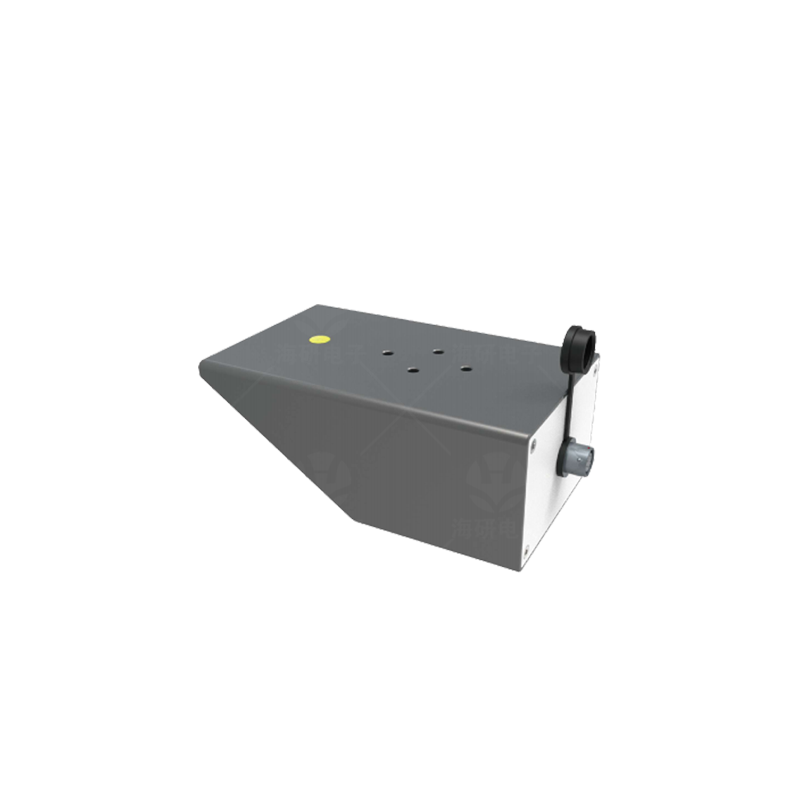

雷达流量计采用双频一体化设计，将 77 GHz FMCW 水位测量与 24 GHz CW 多普勒流速测量集成于同一套监测方案中，可同步获取水位和表面流速数据。根据渠道或河道断面参数，上位机可进一步换算得到流量，实现非接触式水文监测。

设备安装于水面上方，无需与水体直接接触，可减少漂浮物、泥沙、腐蚀等现场因素对测量设备的影响。适用于明渠、河道、排水管网和灌溉系统等场景，可为实时流量监测、水文分析及预警管理提供数据支撑。

功能特点

① 双频一体化

77 GHz FMCW 水位雷达与 24 GHz CW 多普勒流速雷达组合测量。

② 非接触测量

传感器安装于水面上方，不直接接触水体。

③ 同步获取水位流速

可同时采集水位与表面流速，为流量换算提供基础数据。

④ 流量断面换算

流量由上位机结合渠道断面参数进行计算。

⑤ 宽范围监测

水位测距 0.15～40 m，流速范围 0.1～20 m/s。

⑥ 高精度

水位精度 ±5 mm，流速精度 ±0.01 m/s。

⑦ 低功耗设计

两通道典型电流合计约 105 mA @12 V，峰值不超过 110 mA @12 V。

⑧ 易于系统集成

默认 RS485 接口，适合接入遥测终端及水文监测平台。

技术参数

典型应用

明渠、河道、排水管网、灌溉系统等场景的水位、流速及流量在线监测。
