产品简介

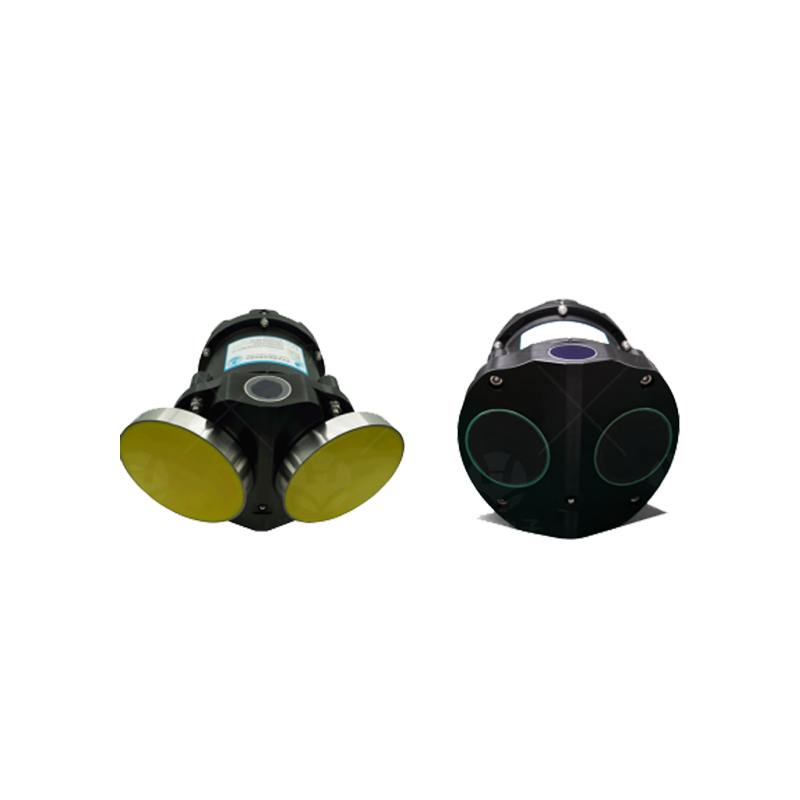

水平式声学多普勒流速剖面仪（H-ADCP）是一款面向固定式在线监测应用的流速流量监测设备。系统利用声学多普勒原理，通过检测水体中颗粒物的运动速度获取水流流速，并可结合水位及断面参数实现流量监测。
产品采用宽带信号处理技术，支持 300 kHz、600 kHz、1200 kHz 多频率型号，适用于不同河道、渠道及水体条件。设备可实时输出流速、流量、水位、温度等数据，体积小巧、安装方便，可长期布设于河岸、水渠、码头、桥墩等位置，为洪水预警、调水工程、水环境监测、智慧水务及农业灌溉等应用提供连续监测数据。
功能特点
① 水平式剖面测流
采用水平声学多普勒测量方式，适合固定式在线流速与流量监测。
② 多频率型号可选
提供 300 kHz、600 kHz、1200 kHz 三种型号，适配不同量程与水体环境。
③ 测量距离覆盖广
不同型号流速剖面距离覆盖 0.5～350 m，可满足多种河道与渠道条件。
④ 256 个测量单元
标准配置 1～256 个测流层，可对水体流速剖面进行分层监测。
⑤ 多参数同步监测
可同步输出流速、流量、水位及温度等数据，并集成姿态、罗经等传感器。
⑥ 固定安装方便
体积小巧，可安装于河岸、水渠、码头、桥墩等固定位置。
⑦ 低功耗设计
采样功耗≤1 W，休眠功耗≤0.1 mW，适合长期在线运行。
⑧ 通信与存储完善
支持 RS-232、RS-422、SDI-12 及 Modbus，内置 2G 非易失性存储。
技术参数
参数项目 | HY-SWJC-H12 | HY-SWJC-H06 | HY-SWJC-H03 |
水平换能器数量 | 2 | 2 | 2 |
水平换能器波束开角 | 1.1° | 1.1° | 2° |
垂直测高换能器数量 | 1 | 1 | 1 |
垂直换能器波束开角 | 5° | 5° | 5° |
流速剖面距离 | 0.5～35 m | 1～120 m | 1～350 m |
流速精度 | ±[0.5%测量值±2 mm/s] | ±[0.5%测量值±2 mm/s] | ±[0.5%测量值±2 mm/s] |
测速范围 | ±5 m/s（默认） ±20 m/s（最大） | ±5 m/s（默认） ±20 m/s（最大） | ±5 m/s（默认） ±20 m/s（最大） |
分辨率 | 1 mm/s | 1 mm/s | 1 mm/s |
测流层数 | 1～256 | 1～256 | 1～256 |
测量层厚 | 0.25～4 m | 0.5～4 m | 1～8 m |
通用参数
项目 | 技术指标 |
流量准确度 | ±0.5%；监测设备与日常走航测流设备或转子流速仪等仪器标定测试误差 5% 以内 |
水位测量范围 | 0.1～20 m |
水位测量精度 / 分辨率 | ±0.1%±3 mm；0.1 mm |
盲区 | ≤0.5 m |
温度传感器 | 范围 -10～+85℃；准确度 ±0.1℃；分辨率 0.001℃ |
姿态传感器 | 范围 0～50°；准确度 ±0.2°；分辨率 0.01° |
罗经传感器 | 范围 0～360°；精度 ±0.5°；分辨率 0.01° |
压力传感器 | 可选配压力式水位传感器 0.1～20 m |
数据存储 | 内存 2G，非易失性内存，断电时数据不丢失 |
标准协议 | 支持 RS-232、RS-422、SDI-12；支持 Modbus 接口模块 |
供电 | DC 9～36 V |
功耗 | 采样功耗≤1 W；休眠功耗≤0.1 mW |
外壳材质 | 聚甲醛（标配）/ 铝合金（选配）/ 钛合金（选配） |
尺寸 | 270.5 mm（高度）×328 mm（宽度）×202 mm（直径） |
耐压 | 50 m（标配）/ 2000 m（选配）/ 6000 m（选配） |
工作 / 存储温度 | -5～70℃ / -20～75℃ |
功能 | 具备设置、校准、保护、预警等功能，并可查看回放测量数据 |
典型应用
河流及渠道在线流速流量监测、洪水预警、调水工程、水环境监测、智慧水务、农业灌溉，以及河岸、码头、桥墩等固定式长期监测场景。
