产品简介

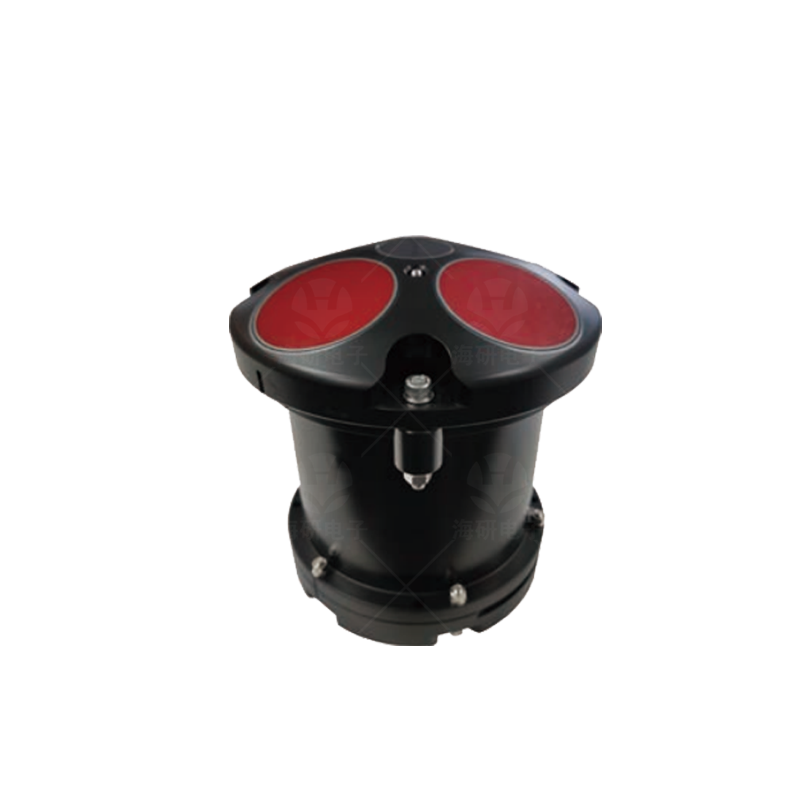

声学多普勒流速剖面仪是一款采用声学多普勒原理进行流速剖面与流量测验的五波束 ADCP。系统可实时输出流速、流量、水位及温度等数据，适用于河流、水库、调水工程及水环境监测等水文测流场景。
设备采用五波束换能器配置，在四个倾斜测流波束基础上增加中央测深波束，垂直波束测深范围可达 160 m。该结构可增强复杂水域条件下的底跟踪能力，在水体浑浊、高含沙量或较大流速等环境中保持稳定测量，并可与无人船等平台配套开展走航式流量测验。
功能特点
① 五波束一体化测量
采用 5 波束 JANUS 结构，兼顾流速剖面测量与中央波束测深。
② 中央波束深水测深
中央测深频率 400 kHz，垂直波束测深范围 160 m。
③ 复杂水域适应能力
针对高含沙量、浑浊水体及较大流速环境强化底跟踪和数据稳定性。
④ 高精度流速测量
测速范围均为 ±20 m/s，分辨率 1 mm/s，不同型号精度最高可达 ±0.25%±2 mm/s。
⑤ 多型号覆盖不同水深
提供 F5-300、F5-600、F5-1200 三种频率型号，最大测流距离覆盖约 35～120 m。
⑥ 传感器配置完整
集成温度、罗经和姿态传感器，可同步获取测量姿态与环境信息。
⑦ 通信与存储灵活
支持 RS422、RS232 或 10M 以太网，标配 2G 存储，可扩充至 16G。
⑧ 便于平台化应用
支持测量结果上传网络服务器，并可配套无人船开展自动化走航测流。
技术参数
参数项目 | HY-SWJC-S03 | HY-SWJC-S06 | HY-SWJC-S12 |
对流测速频率 | 300 kHz | 600 kHz | 1200 kHz |
最大测流距离 | 1～120 m | 0.4～80 m | 0.1～35 m |
测速范围 | ±20 m/s | ±20 m/s | ±20 m/s |
测速精度 | ±0.3%±3 mm/s | ±0.25%±2 mm/s | ±0.25%±2 mm/s |
分辨率 | 1 mm/s | 1 mm/s | 1 mm/s |
层厚 | 1～8 m | 0.2～4 m | 0.1～2 m |
层数 | 1～260 | 1～260 | 1～260 |
数据更新率 | 1 Hz | 1 Hz | 1 Hz |
中央测深频率 | 400 kHz | 400 kHz | 400 kHz |
底跟踪范围 | 2～240 m | 0.8～120 m | 0.5～55 m |
底跟踪精度 | ±0.3%±3 mm/s | ±0.25%±2 mm/s | ±0.25%±2 mm/s |
倾斜波束测深范围 | 2～240 m | 0.8～120 m | 0.5～55 m |
垂直波束测深范围 | 160 m | 160 m | 160 m |
底跟踪测速范围 | ±20 m/s | ±20 m/s | ±20 m/s |
通用参数
项目 | 技术指标 |
换能器配置 | 5 波束，JANUS 结构 |
工作模式 | 宽带 |
壳体材料 | 聚甲醛（标准），钛合金、铝合金可选，取决于所需工作深度 |
温度传感器 | 范围 -10～85℃；精度 ±0.5℃；分辨率 0.01℃ |
罗经传感器 | 范围 0～360°；精度 ±0.5°（校准后）；分辨率 0.1° |
姿态传感器 | 范围 ±50°；精度 ±0.2°；分辨率 0.01° |
平均功耗 | ≤3 W |
外供直流电压 | 10.5～36 VDC |
通信协议 | RS422、RS232 或 10M 以太网 |
波特率 | 2400～115200 |
存储容量 | 标配 2G，可扩充至 16G |
尺寸 | 245 mm 高 × 225 mm 直径 |
重量 | 空气中 7.5 kg；水中 5 kg（标准配置） |
最大工作水深 | 400 m / 1500 m / 3000 m / 6000 m |
工作温度 | -5～45℃ |
贮存温度 | -30～60℃ |
测流软件 | IOA river 中文测流软件，具备外业采集导航功能模块 |
典型应用
河流及渠道流量测验、洪水预警、调水工程、水环境监测、水资源监测、智慧水务、农业灌溉测流，以及与无人船配套开展走航式流速剖面与流量测验。
